HOLYKELL Turbine/Electromagnetic Flow Meter

TB01-TB05

SD01-SD004

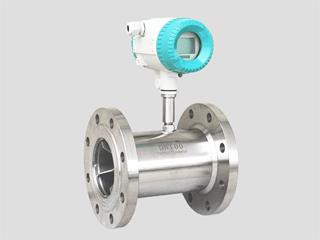

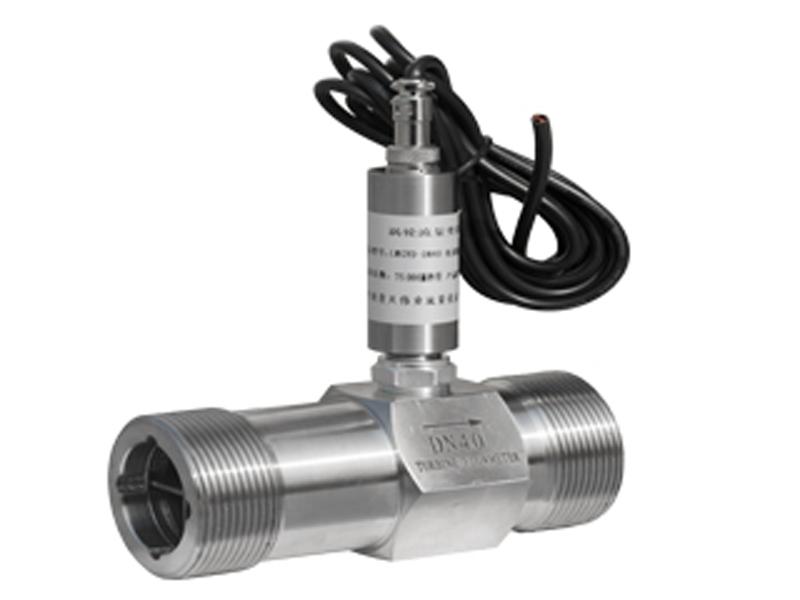

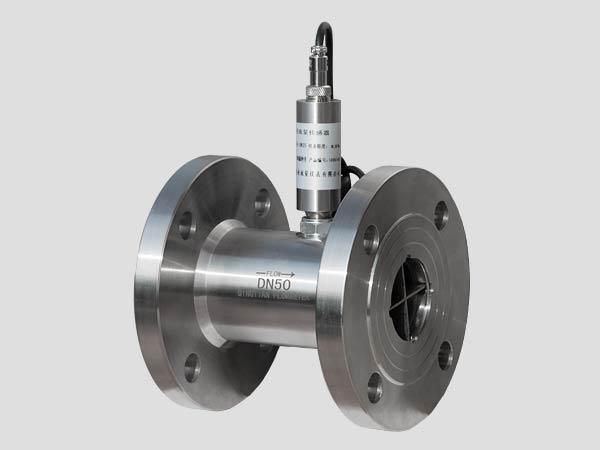

Turbine Flow Meter (เทอร์ไบน์ โฟลมิเตอร์) เชิงกลที่สามารถวัดการไหลได้ทั้งของเหลวและก๊าซ

เราคือตัวแทนนำเข้า ตัวแทนจำหน่าย flow meter ,turbine flowmeter, vortex flow meter

Turbine (ใบพัด)

หลักการทำงานคือให้ของเหลวไหลผ่านตัวใบพัด เพื่อให้ทราบถึงปริมาณการไหล โดยจะเหมือนกับมิเตอร์น้ำทั่วไป (Water Meter)

คุณสมบัติเบื้องต้น


ใช้กับน้ำประปาทั่วไป
ผลิตตามมาตรฐาน ISO 4064B Class B
ขับเคลื่อนด้วยแม่เหล็ก ป้องกันสนามแม่เหล็กรบกวนจากภายนอก
ขนาดท่อ : DN 50~300 (2”~12")
การติดตั้งเข้ากับท่อ : แบบหน้าแปลน
ความดันใช้งานสูงสุด : 10 bar
เอ๊าท์พุท : Reed Switch 24 Vdc/Vac(1 pulse / 100 lite)
อุณหภูมิสูงสุดของของเหลว : 50 องศา C

Details Download : Series Catalog

____________________________________________________________________________

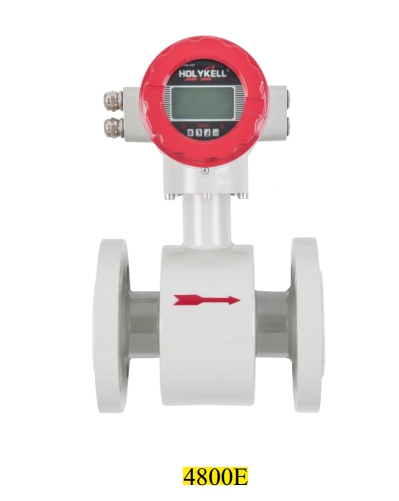

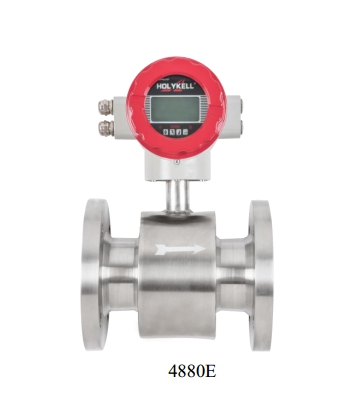

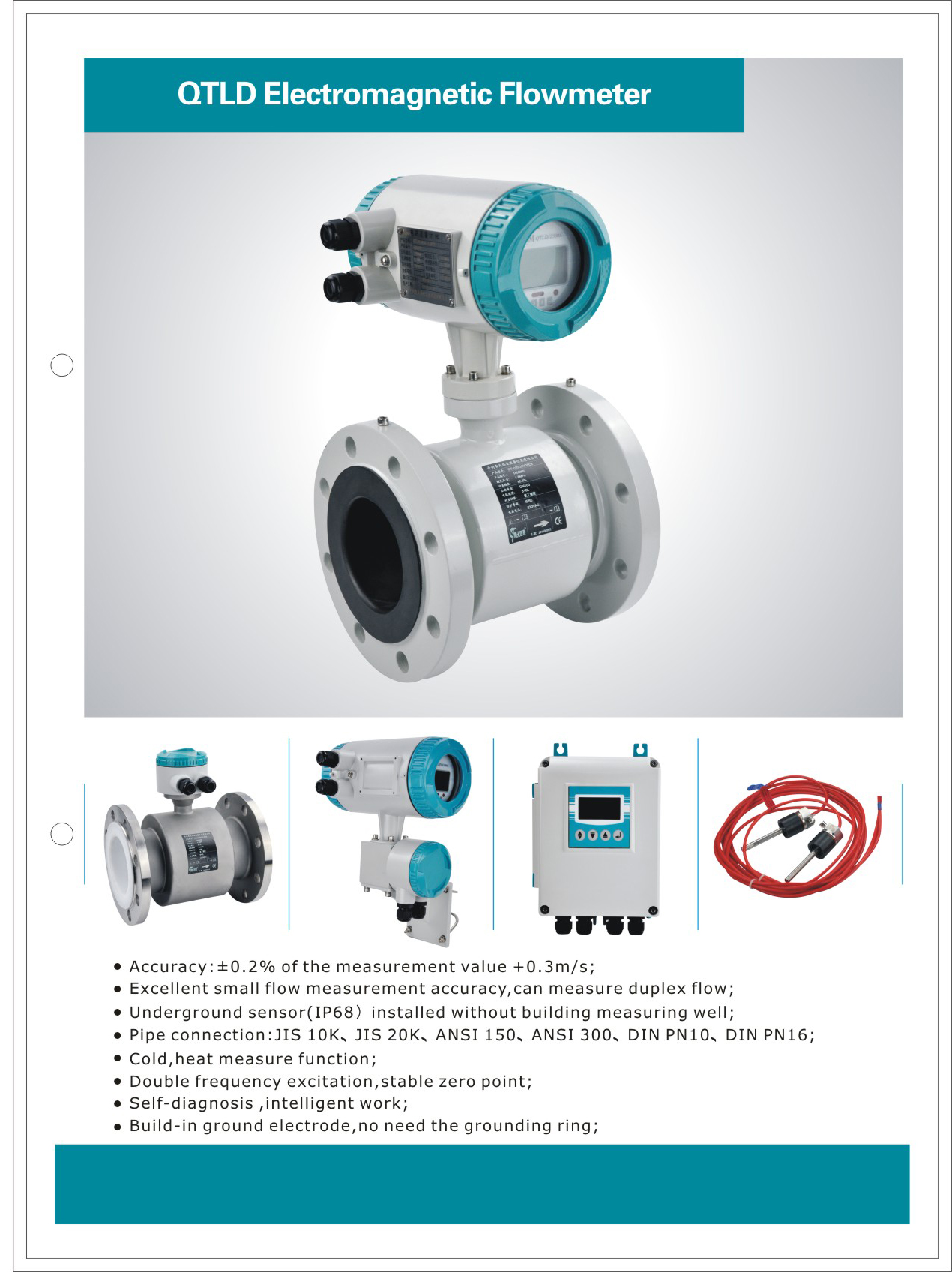

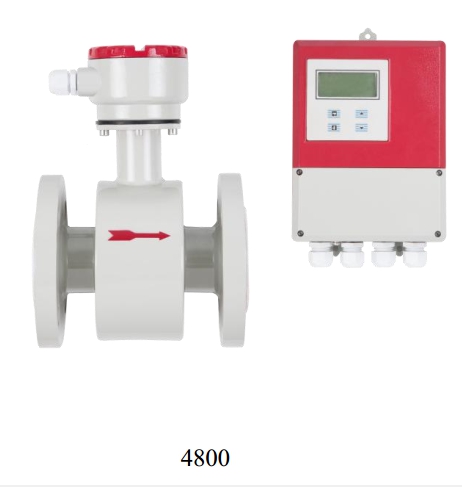

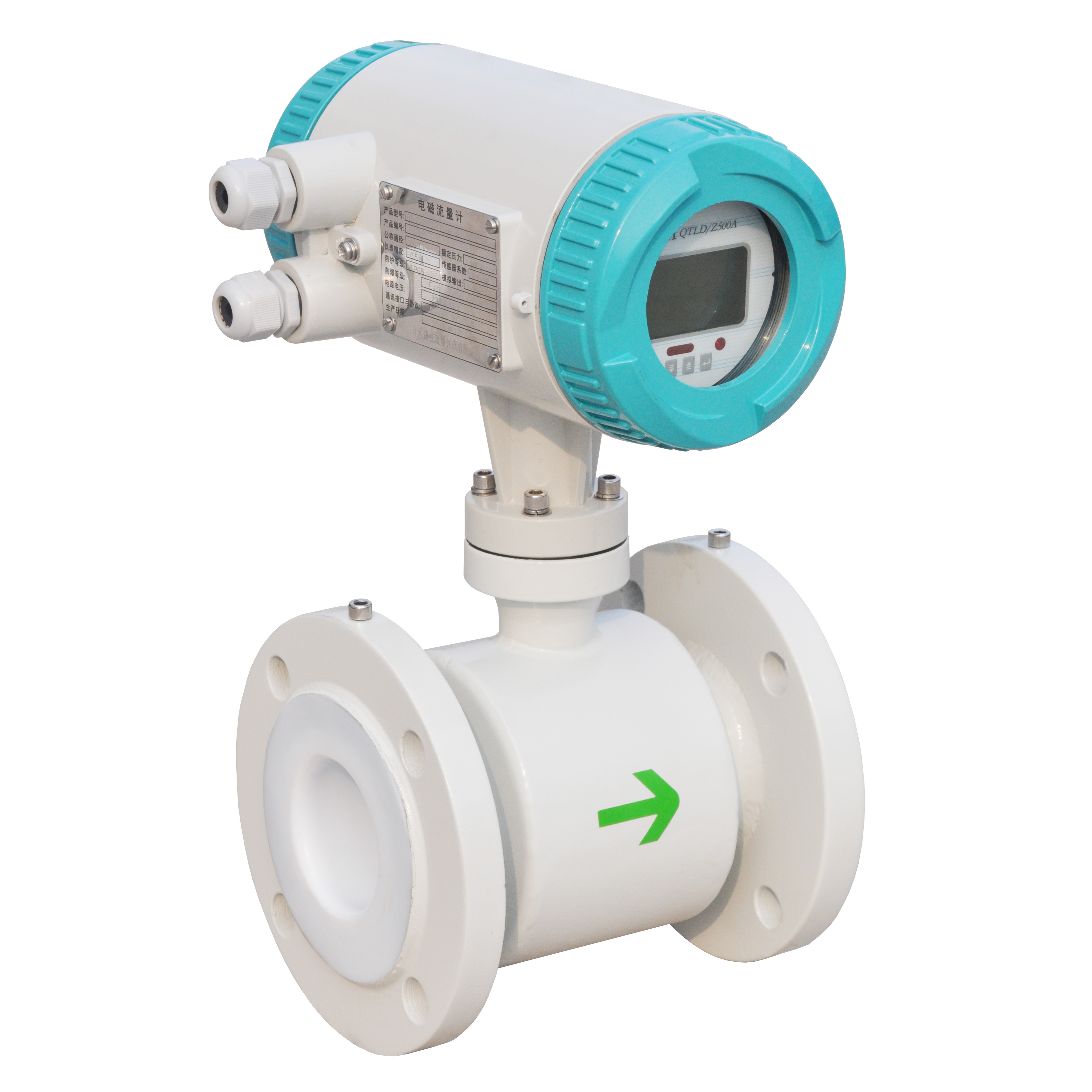

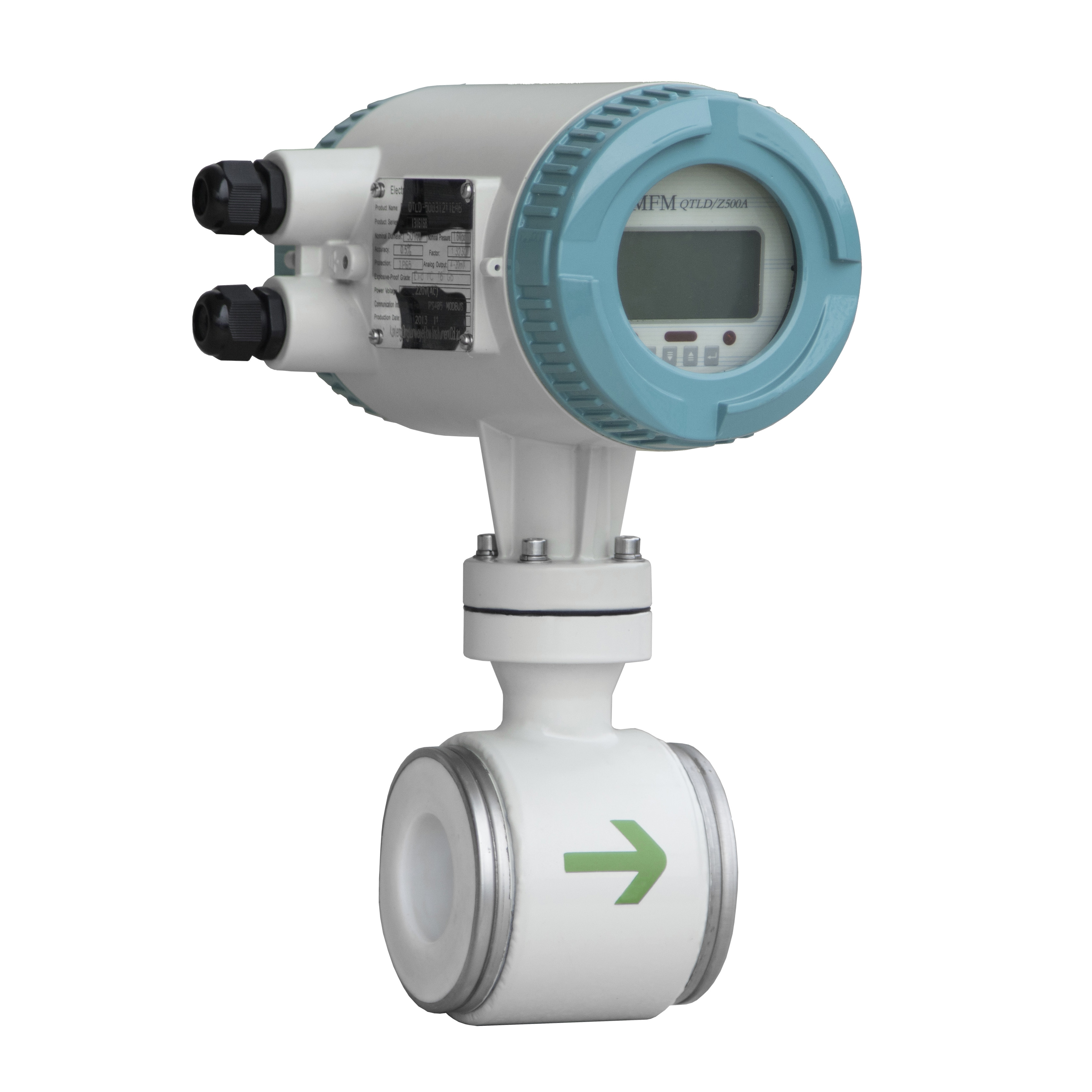

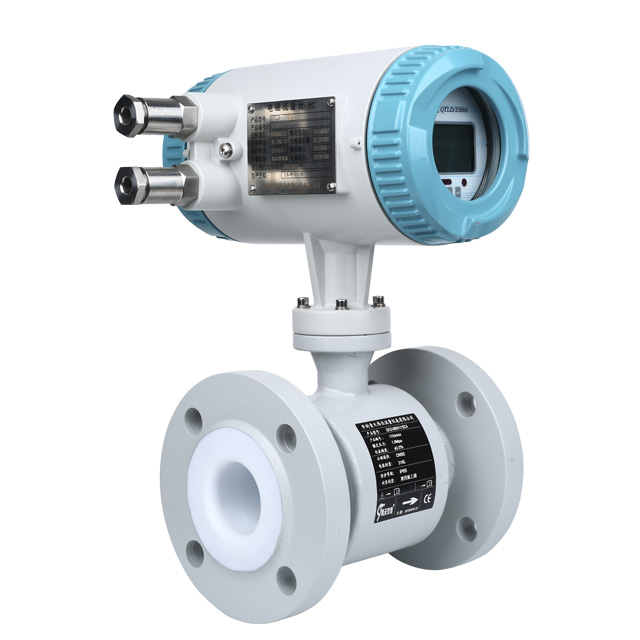

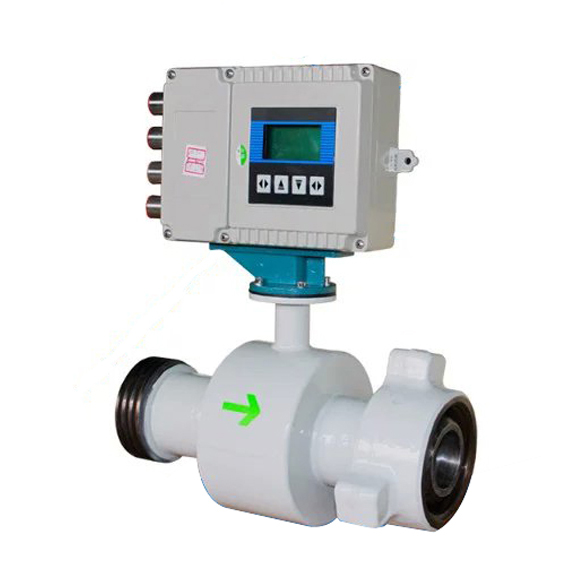

Electromagnetic (อุปกรณ์วัดอัตราการไหลแบบสนามแม่เหล็ก) Flow meter

หลักการทำงานคือให้ของเหลวไหลผ่าน สนามแม่เหล็กเพื่อวัดค่าเหนี่ยวนำทางไฟฟ้า โดยสามารถใช้ได้กับของเหลวหลากหลายชนิด ยกเว้นประเภทน้ำมัน


เราคือตัวแทนนำเข้า ตัวแทนจำหน่าย flow meter ,magnetic flow meter
ขอใบเสนอราคา / สอบถามราคา
ติดต่อ 02-943-48113

คุณสมบัติเบื้องต้น

• ขนาดท่อ : DN15~300 (1/2 - 78 ")

• ขนาดหน้าแปลน : PN10, 16, 40

• ความดันใช้งานสูงสุด : 16  bar (Full bore sensor, PN10) , 20 bar (Coned bore sensor, PN16), 40 bar (Full bore sensor, PN40)สามารถสั่งพิเศษมาตรฐาน JIS,ANSI ได้

• อุณหภูมิสูงสุดของของเหลว : 150 องศา C
• วัสดุ : หน้าแปลนและโครงเครื่อง เหล็กกล้าคาร์บอน ASTM A105 หรือสั่งพิเศษ SUS304 ,SUS316, Liner เทฟลอน PTFE,PFA อิเล็กโทรด Hastelloy C276

Features

• Size : DN3 ~ DN3000mm

• Accuracy : ±5%,± 0.3% are selectable

• Flow velocity : 0.1 ~ 15m/s

• Media temperature : -20 ~ +160

• Ambient temperature : -25 ~ 60

• Housing material : carbon steel(stainless steel optional) DN3 ~ DN3000mm

• Flange : carbon steel (galvanized or coating), stainless steel optional

• Electrode with shielding case, signal stable

• Electrode material:SUS316,Hastelloy C,Titanium,Tantalum etc

• Electrode type: General type,scraper type and replaceable type

• Liner material:Teflon,PFA,F46,Neoprene,Polyurethan

• Protection class : IP67, IP68 (optional)

• Power supply : 220VAC, 24VDC ,3.6V(battery powered)

• Communication:RS232,RS485 or HART are selectable

• Flow output : Analog output,frequency output,pulse output

• Control output : forward / reverse, high alarm / low alarm etc.

• Control input : external zero return, external totalizer reset, external totalizer stop

• Pulse output : active / passive, frequency and pulse width adjustable

• Test and diagnosis : self - diagnosis, failure record, current output test, control input / output
  test, emulation test mode etc.

Applications

• ระบบกรองน้ำอุตสาหกรรม (Water Filter)

• ระบบอาร์โอ Reverse Osmosis Systen (RO)

• ระบบน้ำอ่อน (Water Softener)

• ระบบน้ำเย็น Chiller

• Water abstraction

• Water purification and desalination , UV Sterillizers

• Drinking water treatment distribution networks

• Revenue metering or billing

• Leakage detection

• Irrigation

• Industry water

• Cooling water

• Wastewater

• Sewage and sludge

• Sea water
